一、超声波基础与探伤原理
声波是一种可在气体、液体、固体中传播的弹性波，按频率可分为次声波、可闻声波、超声波及特超声波。其中，人耳可听闻的声波频率范围为 20-20000 赫兹（Hz）；频率超过 20000Hz 的声波称为超声波，其频率越高，越接近光学特性（如遵循反射、折射定律），这一特性使其成为工业检测的理想工具。
超声波探伤仪的核心原理是：利用超声波在被检测材料中传播时，材料的声学特性及内部组织变化会影响声波传播。通过探测这种影响，可精确获取材料性能与结构信息，这一技术称为超声检测。常见检测方法包括穿透法、脉冲反射法、串列法等。数字式超声波探伤仪通过向被测物体（如工业材料、构件）发射超声波，利用其反射、多普勒效应、透射等信号，经处理后形成可直观分析的图像，实现对内部缺陷的精确检测。
二、数字式超声波探伤仪核心技术特点
多通道灵活适配：支持 500 个独立探伤通道，可存储不同场景的检测参数，满足多行业、多工况检测需求。
标准内置便捷调用：内置主流探伤标准，直接调取无需重复设置，大幅提升超声波检测成效。
一机双能多用：集超声检测与测厚功能于一体，一台设备解决多种表面及内部质量检测需求。
高速数据交互：配备高速 USB 接口，快速与计算机通讯，实现探伤数据实时传输与管理。
智能报告生成：配套 PC-soft 软件，自动生成标准化探伤报告，简化后期数据整理流程。
量化数据实时显：实时显示 SL（灵敏度）、EL（当量）、GL（增益）、RL（反射）等定量值，检测结果直观可见。
长续航现场适配：连续工作时间可达 7-10 小时，满足野外、车间等现场长时间超声波探伤需求。
三、核心功能优势
1.自动校准免误差：自动测试探头 “零点”“K 值”“前沿” 及材料 “声速”，减少人工操作偏差，保障超声检测精度。
2. 缺陷定位精确化：自动显示缺陷回波位置（深度 d、水平 p、距离 s）、波幅、当量 dB、孔径ф值，缺陷信息一目了然。
3.操作记录智能化：支持标尺自由切换，自动录制探伤过程并动态回放，配备自动增益、回波包络、峰值记忆功能，操作灵活且成效佳。
4.参数适配场景化：探伤参数可自动测试或预置，数字抑制功能不影响增益和线性，适配复杂工件超声波检测。
5.标准兼容定制化：支持输入并存储任意行业探伤标准，满足航空、机械、建筑等多领域探伤需求。
6.曲线补偿专业化：DAC、AVG 曲线自动生成，可分段制作且取样点不受限，支持修正与补偿，适配曲面、厚壁件等复杂探伤场景。
7.数据管理系统化：与计算机通讯实现数据管理，可导出 Excel 格式及 A4 纸张探伤报告，满足质量追溯与归档要求。
8.全流程可追溯：实时记录探伤日期与时间，便于检测过程回溯与责任界定。
9.环境适应强：支持增益补偿，可修正因表面粗糙度、曲面、厚工件远距离探伤导致的 dB 衰减，保障复杂环境下检测精度。
10.大容量存储：可存储数小时检测数据，图像清晰、视野开阔，便于后期缺陷分析与报告生成。
四、技术参数
• 扫描范围：0～28000mm（钢纵波）
• 工作频率：0.2MHz～20MHz（覆盖主流超声波检测频段）
• 垂直线性误差：≤2.5%
• 水平线性误差：≤0.1%
• 灵敏度余量：>68dB（深 200mmΦ2 平底孔，保障微小缺陷探测能力）
• 分辨力：>42dB（5N14，精确识别密集缺陷）
• 动态范围：≥36dB
• 噪声电平：<6%（低噪声保障检测信噪比）
硬采样频率：150MHz，倍频最高为 4，最高运行速度 600MHz（波形高度保真）
• 重复发射频率：20~1000Hz
• 声速范围：0～20000m/s（适配多种材料超声波传播速度）
• 工作方式：单晶探伤、双晶探伤、穿透探伤（多模式覆盖不同检测场景）
• 数字抑制：0～80%（不影响线性与增益）
• 连续工作时间：7 小时以上（满足现场长时间作业）
• 环境温度：-20～70℃（参考值，适应极端工业环境）
• 相对湿度：20～95% RH
五、关键技术指标深度解析
1.灵敏度：指探伤系统（仪器 + 探头）发现细小缺陷的能力，缺陷探测越细小，灵敏度越高。本仪器灵敏度余量 > 68dB，综合灵敏度优异，可精确捕捉微小裂纹、气孔等缺陷。
2.盲区与始脉冲宽度：盲区是探测面到可发现缺陷的较近距离，本仪器通过优化设计缩小盲区，提升近表面（如板材边缘、焊缝根部）缺陷检测能力；始脉冲宽度适配高灵敏度需求，避免信号干扰。
3.分辨力：>42dB（5N14）的高分辨力，可清晰区分相邻缺陷（如密集气孔、多重裂纹），避免漏检或误判。
4.信噪比：噪声电平 < 6%，确保细小缺陷信号清晰可辨，减少杂波干扰，提升检测结果可靠性。
数字式超声波探伤仪凭借高精度、高成效、高适应性的特点，广泛应用于金属材料、焊缝、铸件、管道等工业构件的内部缺陷检测，为制造业质量管控、设备维护提供科学可靠的超声检测解决方案。

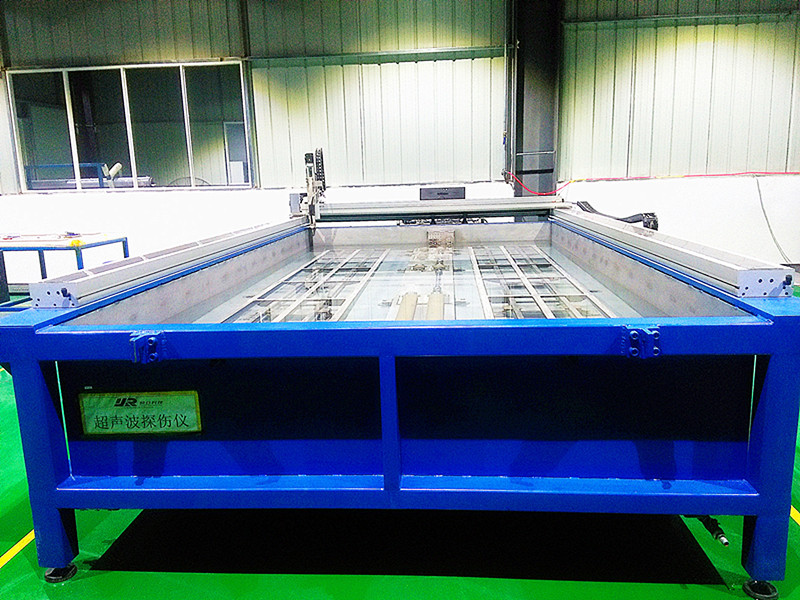

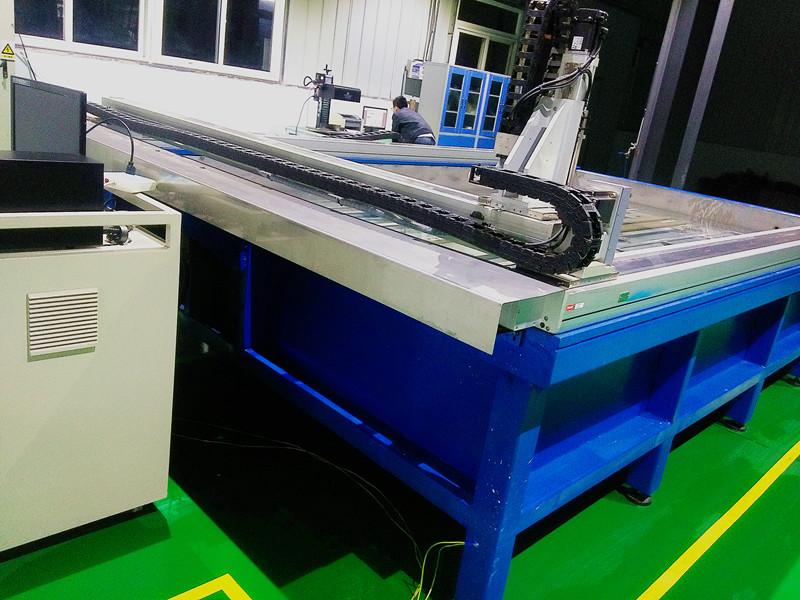

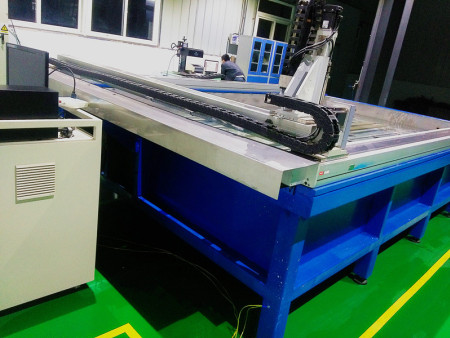

超声波探伤仪
